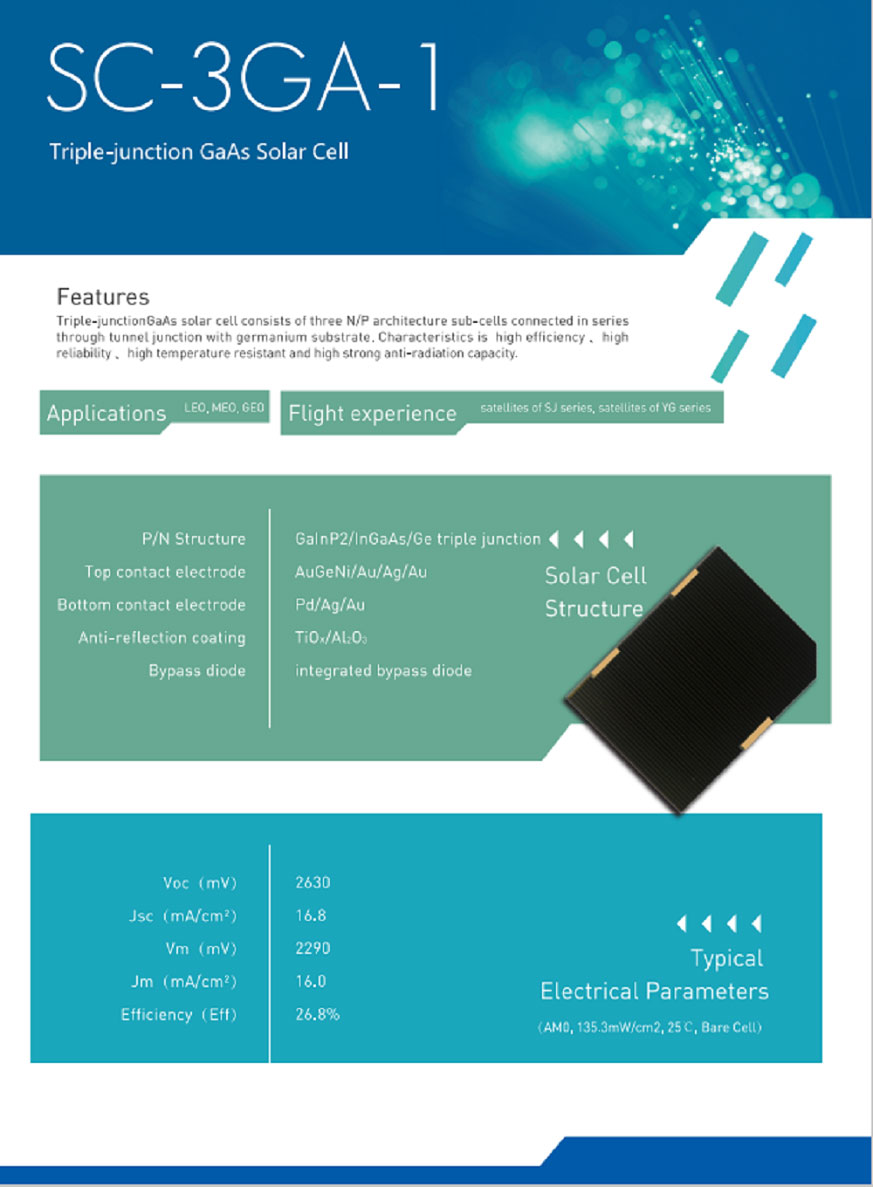

技术说明 SC-3GA-1-12
用于太空太阳能系统项目和太空太阳能发电系统、太空级太阳能电池和出色的太空工程师太阳能电池板。
1. 设计和机械数据
基材 |
Ge 衬底上的 GaInP2/GaAs/Ge |
AR镀膜 |
TiOx / 2Al2O33 |
方面 |
40毫米×30毫米 |
小区面积 |
12.00厘米2 |
重量 |
(145±12)毫克/厘米2 |
厚度 |
0.36±0.02毫米 |
盖玻片 |
肯尼迪FB 120 |
盖玻片厚度 |
120±20μm |
互连器（2×正面/1×二极管） |
银 |
互连器厚度 |
17微米 |
2. 典型电气参数 (SCA)
平均开路 Voc (mV) |
2630 |
平均短路 Jsc (mA/cm 2) |
17.0 |
平均效率 η裸露 (1367W/m 2) |
27.5% |
平均填充系数 |
0.840 |
标准：AM0, 1sun, 1353W/m 2, 25℃.
3. 辐射衰减（通量1MeV）
参数 |
1×10e 14/cm2 |
5×10e 14/cm2 |
1×10e 15/cm2 |
伊姆/伊姆0 |
0.99 |
0.96 |
0.92 |
电压/电压0 |
0.94 |
0.92 |
0.90 |
颗粒/颗粒0 |
0.93 |
0.88 |
0.83 |
4. 可接受值 (SCA)
电压V L |
2200毫伏 |
分钟。平均电流 I L min @ V L |
190毫安 |
分钟。个体电流 I L ave @ V L |
170毫安 |
5. 阴影保护（集成旁路二极管）
电压正向(250mA) |
≤4.0V |
我反转（4.0V） |
≤1.0mA |
6. 温度系数（15 ℃ ～ 75℃ ）
参数 |
玻尔 |
1兆伏，5×10e 14/cm2 |
Jsc(微安/厘米2/℃) |
5.0 |
6.0 |
开路电压（毫伏/℃） |
-6.4 |
-6.8 |
7. 阈值
吸收率 |
≤0.92 |
发射率（正常） |
0.84±0.02 |
拉力测试（45°） |
≥0.83N/mm2 |
地位 |
合格的 |
