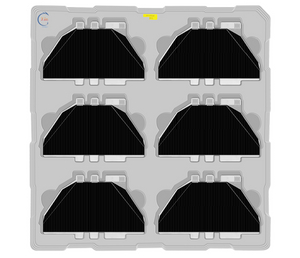

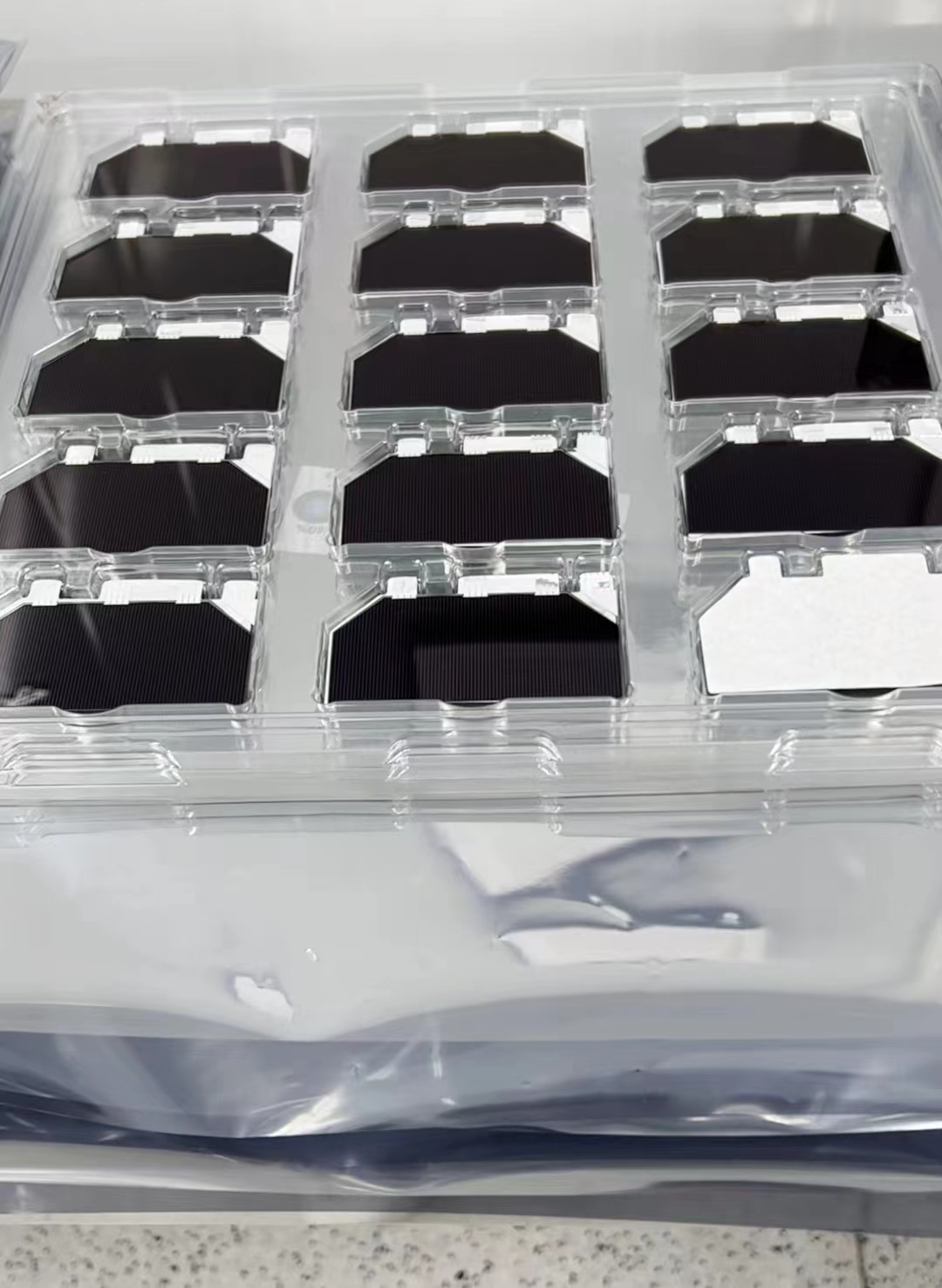

三结砷化镓太阳能电池
三结砷化镓太阳能电池由锗（Ge）底部电池、铟镓砷（InGaAs）中间电池和镓铟磷（GaInP2）顶部电池串联组成，具有n/p电池结构。

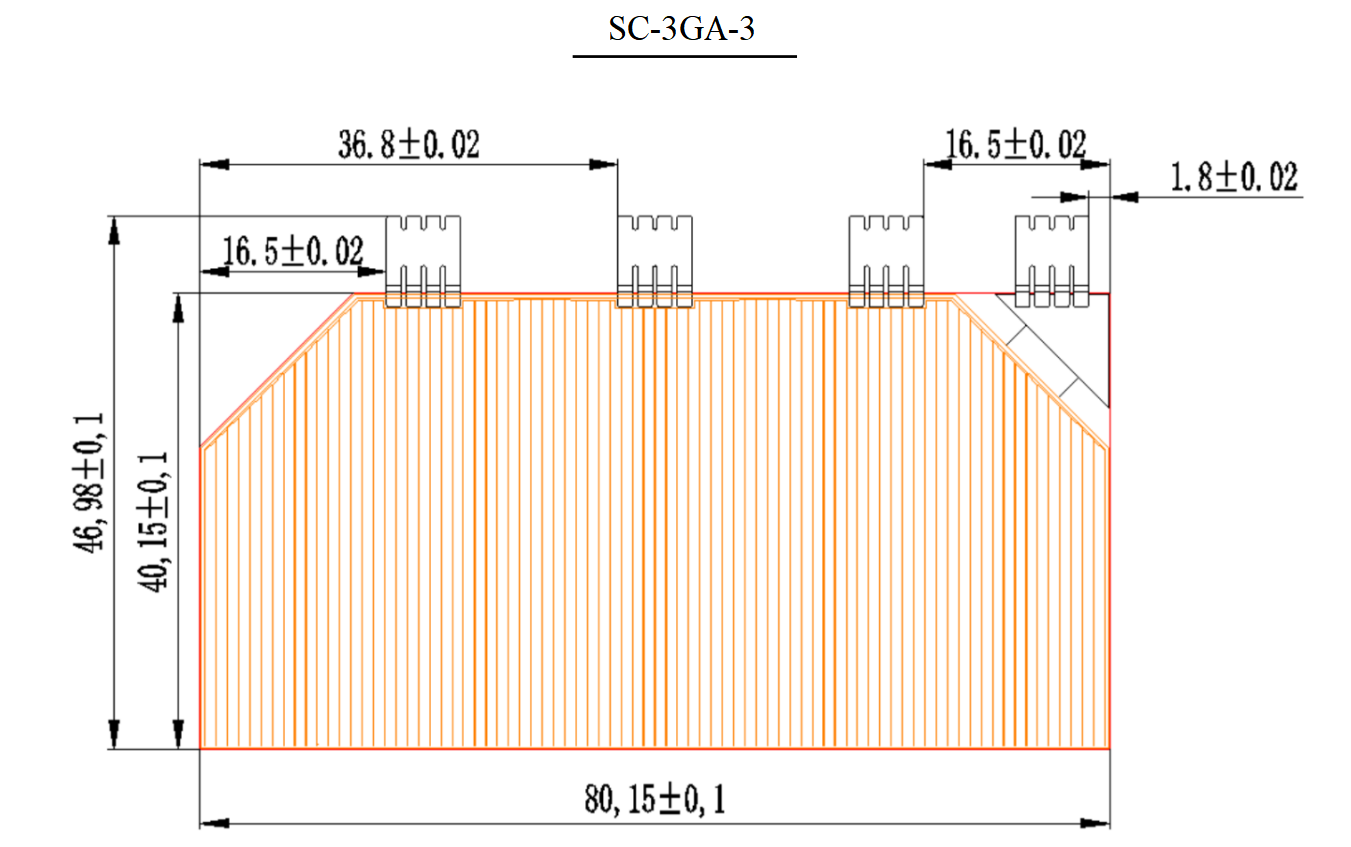

典型光电转换效率为30%，典型尺寸为80.0mm x 40.0mm x 0.155mm。
盖玻片
盖板玻璃采用表面蒸镀MgF2薄膜的抗辐射盖板玻璃，因工装造成的MgF2薄膜边缘缺陷宽度不超过0.5mm且缺陷总面积不超过盖板玻璃总面积的5%。
盖玻璃的典型尺寸为 80.15mm x 40.15mm x 0.12mm。
旁路二极管
旁路二极管采用硅二极管。
在没有光照且施加1.2Isc短路电流的情况下，硅二极管的导通电压小于1.0V。
在无光情况下，施加-4V反向电压时，硅二极管的反向漏电流小于10μA
典型尺寸为 10.0mm x 10.0mm x 0.17mm
互连件
互连件为镀银互连件，很外层为银，厚度为30μm±5μm，银纯度不低于99.95％。
互连件有一个完好无损的应力消除环
互连件应力消除环经过疲劳测试，不会断裂。
典型尺寸为 8.0mm x 6.5mm x 0.03mm。

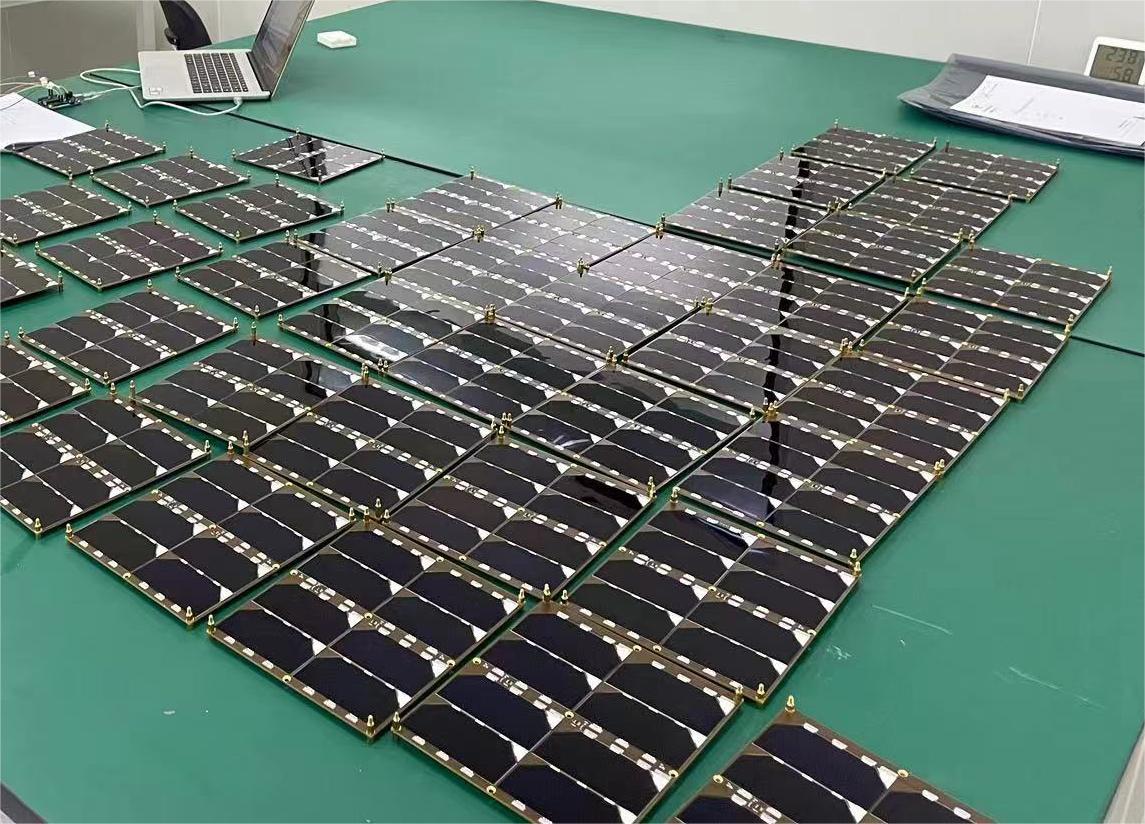

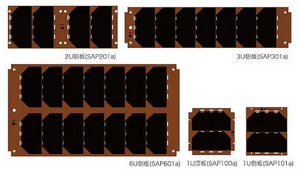

用于太空太阳能系统项目和太空太阳能发电系统、太空级太阳能电池和出色的太空工程师太阳能电池板。

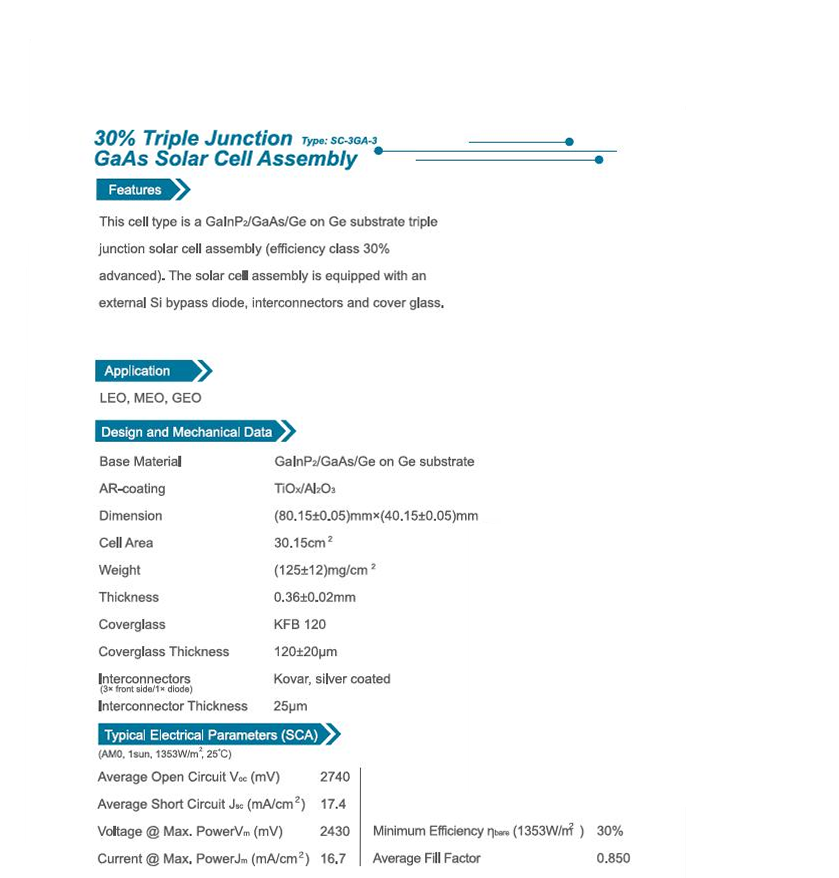

1. 设计和机械数据
基材 |
Ge 衬底上的GaInP 2/GaAs/Ge |
AR镀膜 |
TiOx / 2Al2O33 |
方面 |
（ 80.15mm±0.1mm ） × （ 40.15mm±0.1mm ） |
小区面积 |
30.15厘米2 |
重量 |
(125±12)毫克/厘米2 |
厚度 |
0.30毫米±0.05毫米 |
盖玻片 |
肯尼迪FB 120 |
盖玻片厚度 |
120±20μm |
互连器 |
可伐合金，镀银 |
互连器厚度 |
35μm |
|
|
2.
典型电气参数 (SCA)
平均开路 Voc ( mV ) |
2740 |
平均短路 Jsc ( mA/cm 2) |
17.3 |
电压 @ 更大功率Vm （毫伏） |
2430 |
电流@ 更大。功率J· m ( mA/cm 2) |
16.6 |
平均效率 η裸露 (1353W/m 2) |
30% |

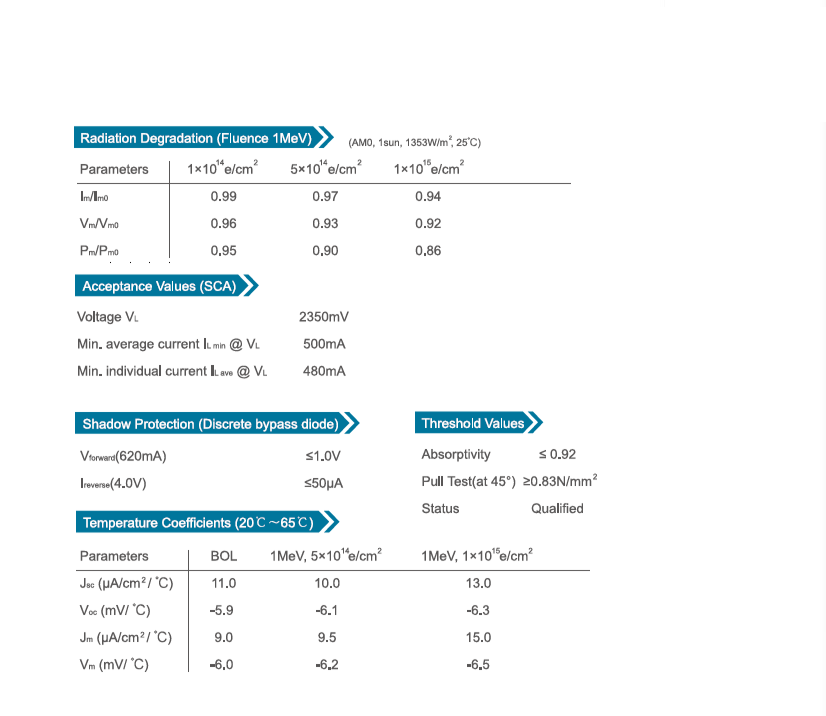

3. 辐射衰减（通量1MeV）
参数 |
1×10e 14/cm2 |
5×10e 14/cm2 |
1×10e 15/cm2 |
伊姆/伊姆0 |
0.98 |
0.96 |
0.93 |
电压/电压0 |
0.96 |
0.92 |
0.90 |
颗粒/颗粒0 |
0.94 |
0.88 |
0.84 |
4. 可接受值 (SCA)
电压V L |
2300毫伏 |
分钟。平均电流 I L min @ V L |
500毫安 |
分钟。个体电流 I L ave @ V L |
480毫安 |
5. 阴影保护（分立旁路二极管）
电压正向(620mA) |
≤1.0V |
我反转（4.0V） |
≤0.2mA |
6. 温度系数（ 20℃ ～ 65℃ ）
参数 |
玻尔 |
1兆伏，5×10e 14/cm2 |
1兆电子伏， 1×10e 15/cm2 |
Jsc（ μA /cm 2/℃ ） |
11.0 |
10.0 |
13.0 |
开路电压 (mV/ ℃ ) |
-5.9 |
-6.1 |
-6.3 |
J· m （ μA /cm 2/℃ ） |
9.0 |
9.5 |
15.0 |
Vm / （毫伏℃ ） |
-6.0 |
-6.2 |
-6.5 |
7. 阈值
吸收率 |
≤0.92 |
拉力测试（45°） |
≥0.83N/mm2 |
地位 |
合格的 |
IV 测试 标准： AM0, 1sun, 1353W/m 2, 25 ℃.
