Cara Mencegah Retak Sel Suria Berbilang Simpang dalam Wafer Ge Nipis

Sel Angkasa-Solar dalam Wafer Ge Nipis

Keretakan dalam wafer Ge nipis yang digunakan untuk sel suria berbilang simpang (MJSCs) timbul daripada gabungan tegasan terma daripada ketidakpadanan CTE, kecacatan permukaan/tepi yang bertindak sebagai tapak permulaan retakan dan kerosakan mekanikal semasa penipisan, potong dadu dan ikatan. Penyelesaiannya memerlukan pendekatan pelbagai serampang menangani penyediaan substrat, parameter pemprosesan dan reka bentuk pembungkusan.



1. Definisi & Keperluan Masalah

Sistem Bahan: Wafer Ge Monocrystalline (substrat) + Timbunan semikonduktor kompaun III-V (InGaP / InGaAs / Ge atau serupa) didepositkan oleh MOVPE, ditambah dengan kaca penutup (silika atau borosilikat bersatu) yang diikat melalui pelekat.

Kekangan Utama:

• Ge adalah rapuh (kekerasan patah ~0.6 MPa·m⁰·⁵) dan mempunyai CTE ~5.9 × 10⁻⁶ /°C, berbanding silika bercantum pada ~0.55 × 10⁻⁶ /°C — ketidakpadanan ~10x

• Kitaran sel suria angkasa antara −170 °C dan +140 °C dalam orbit, menghasilkan kelesuan termomekanikal berulang

• Penipisan wafer (untuk mengurangkan jisim untuk aplikasi ruang) mengurangkan ketegaran lentur, menguatkan tegasan lentur

Kriteria Kejayaan: Sifar patah wafer semasa pertumbuhan MOVPE, penipisan selepas pertumbuhan, potong dadu, ikatan dan kitaran haba dalam perkhidmatan; kekasaran permukaan Ra ≤ 17 nm di bahagian belakang; kekasaran tepi diminimumkan untuk mengurangkan tapak nukleasi retak.

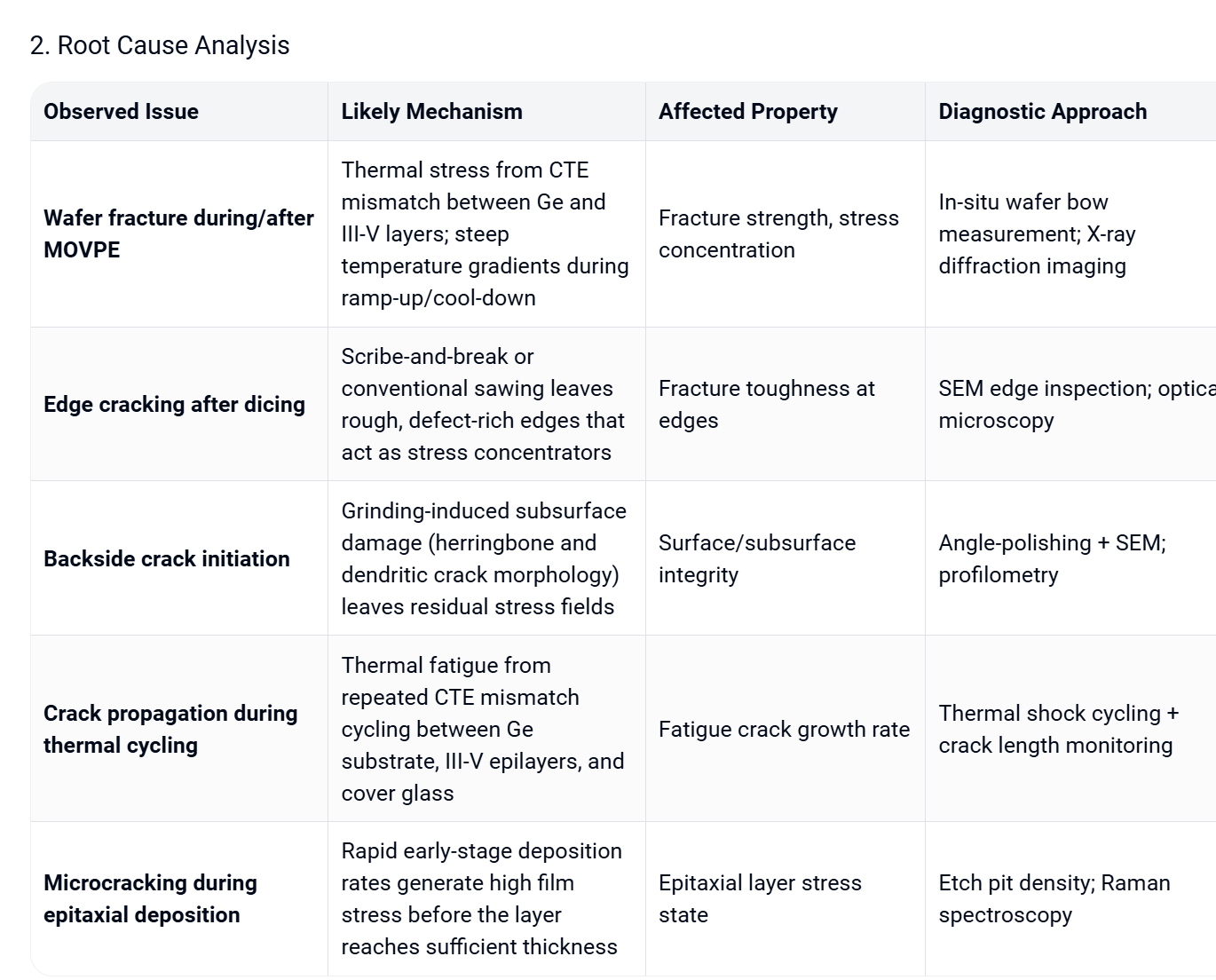

2. Analisis Punca Punca

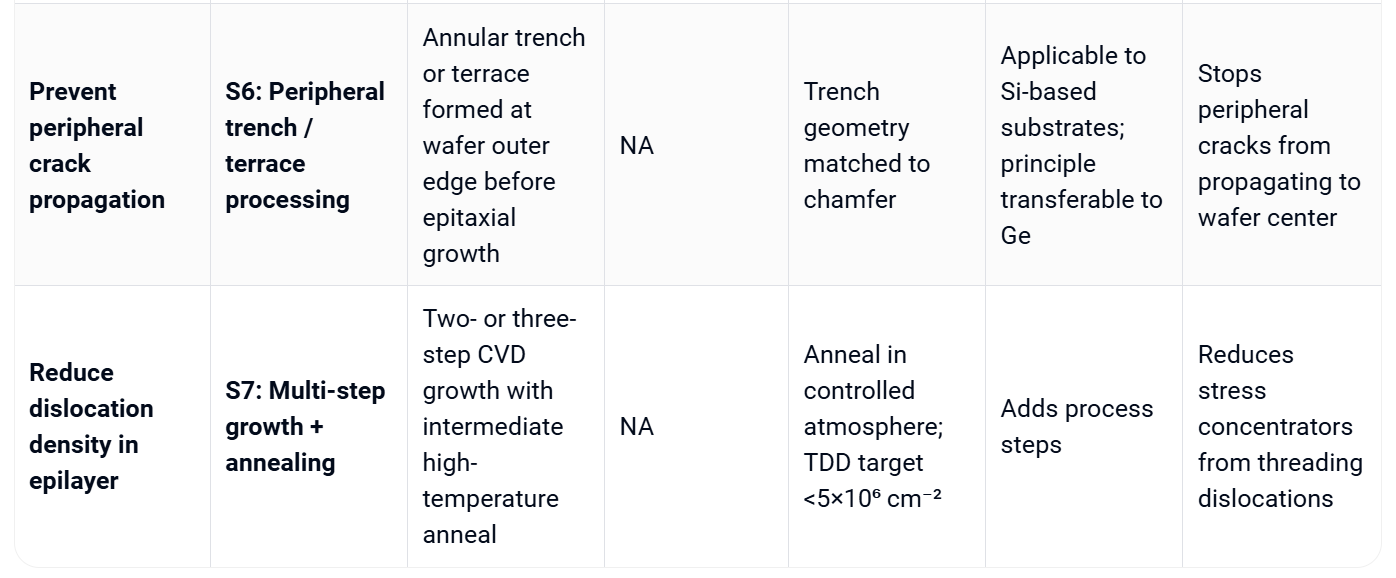

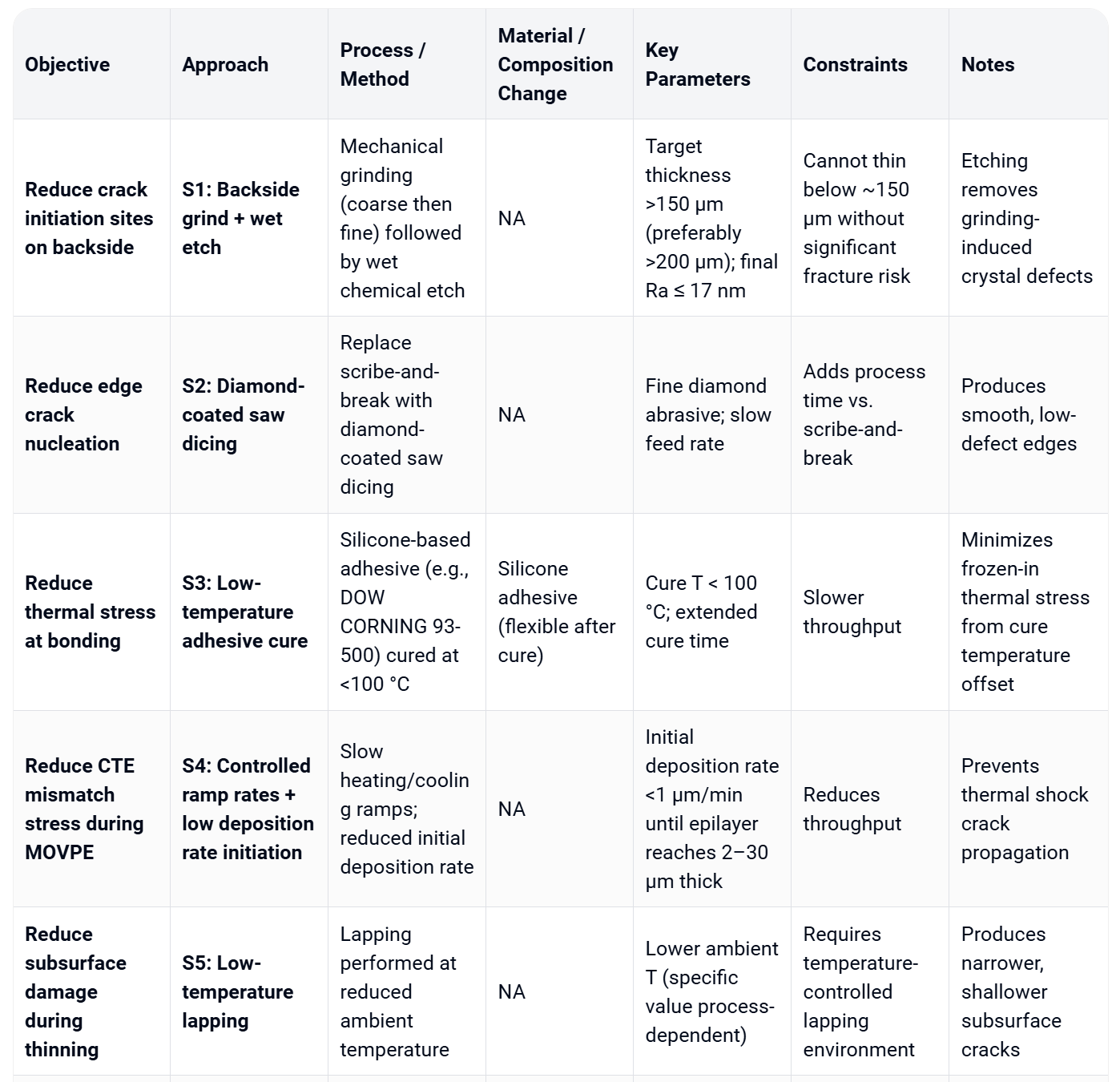

3. Ruang & Pendekatan Penyelesaian

Pendekatan dipatenkan Boeing secara khusus menggabungkan S1 + S2 + S3 untuk menangani ketidakpadanan CTE antara kaca penutup silika bercantum dan MJSC yang disokong Ge, mencapai pengurangan Ra bahagian belakang daripada ≥50 nm kepada ≤17 nm dan ketebalan Ge >200 µm.

EP3719856A1 Pendekatan pempasifan tekanan rendah Bahan Kaktus menggunakan lapisan dielektrik tekanan rendah untuk mengurangkan tegasan termomekanikal dalam sel multijunksi sentuhan belakang yang ditipiskan kepada <150 µm.

Pendekatan Bahan Gunaan (S4) mengurangkan kadar pemendapan epitaxial kepada <1 µm/min sehingga lapisan mencapai ketebalan 2–30 µm untuk menghalang gelinciran dan retak mikro semasa epitaksi wafer semikonduktor, dan menanggalkan bahan jambatan antara wafer dan sokongan sebelum disejukkan untuk mengelakkan tekanan yang disebabkan oleh haba.

Pemprosesan teres periferi/parit Shin-Etsu Handotai (S6) menghalang rekahan yang dijana pada tepi luar berchamfer daripada memanjang ke arah pusat wafer semasa pertumbuhan epitaxial.

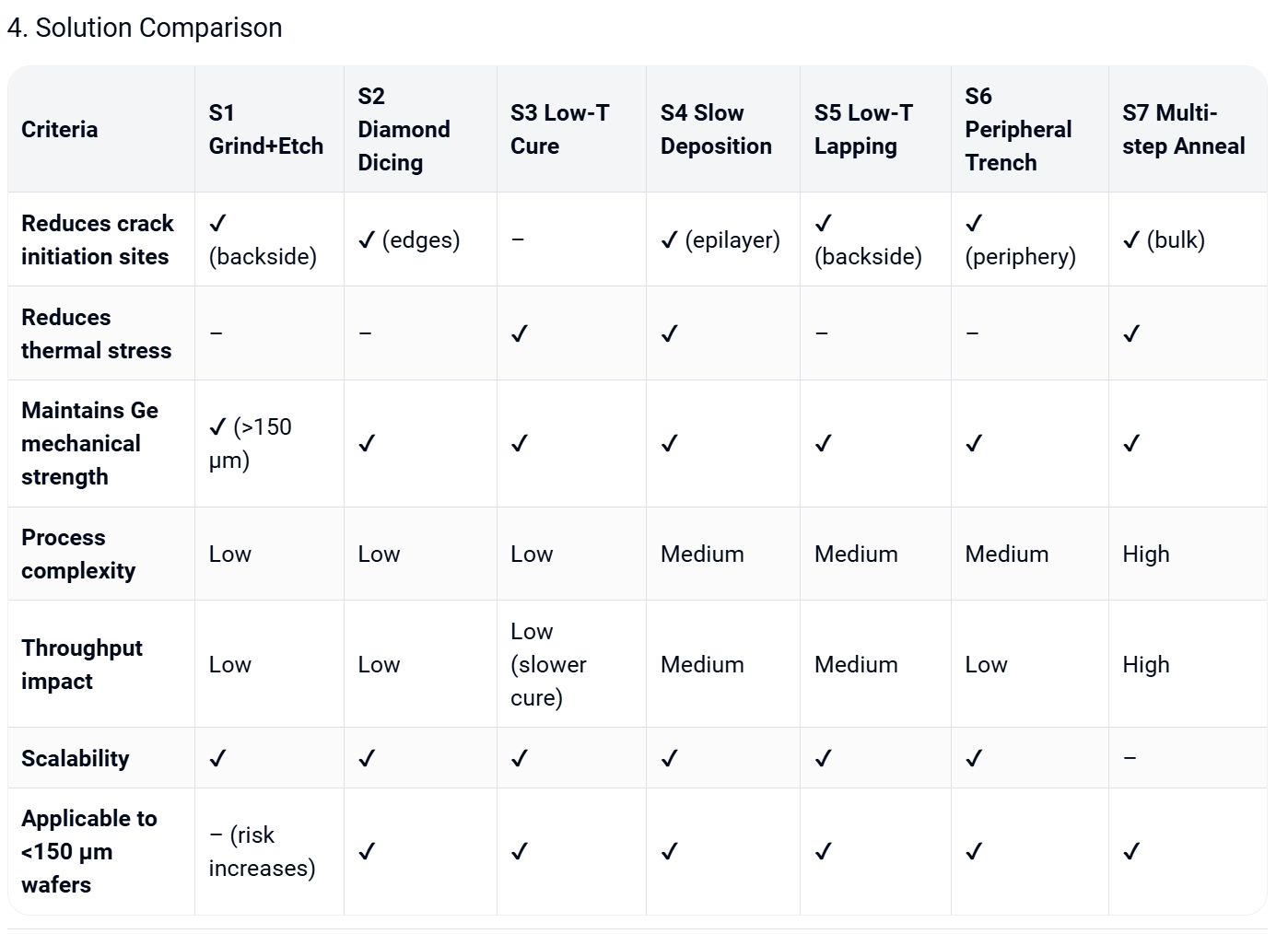

4. Perbandingan Penyelesaian

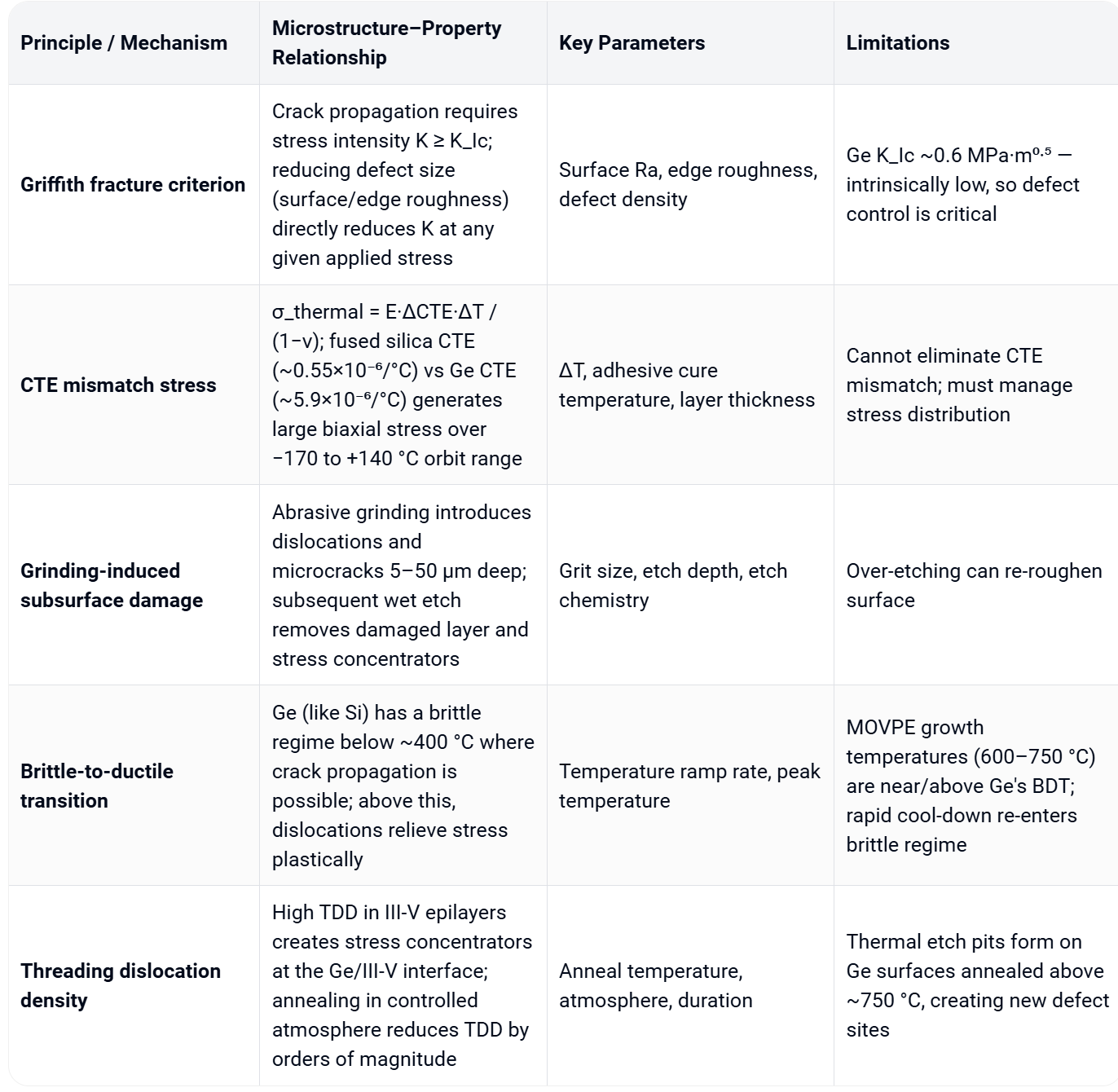

5. Asas Saintifik & Teknikal

6. Strategi Pelaksanaan

Urutan proses bersepadu yang disyorkan:

• Kelayakan substrat — Terima wafer Ge dengan ketumpatan terkehel dan kekasaran permukaan tertentu; sapukan teres pinggiran/pemprosesan parit pada tepi chamfered sebelum dimuatkan ke dalam reaktor MOVPE.

• Pertumbuhan MOVPE — Gunakan kadar tanjakan perlahan terkawal semasa pemanasan dan penyejukan; mulakan pemendapan III-V pada <1 µm/min sehingga epilayer pertama mencapai 2–30 µm; keluarkan sebarang bahan jambatan wafer-susceptor sebelum disejukkan.

Sasarkan keadaan pertumbuhan MOVPE yang meminimumkan pemendapan semula atom siling reaktor ke dalam epilayer.

www.mdpi.com

• Penipisan bahagian belakang selepas pertumbuhan — Lakukan pengisaran mekanikal kasar + halus pada bahagian belakang (sebelah kedua), menyasarkan ketebalan Ge akhir >150 µm (sebaik-baiknya >200 µm untuk aplikasi ruang).

EP3719856A1 Ikuti serta-merta dengan goresan kimia basah untuk menghilangkan kecacatan kristal akibat pengisaran dan mengurangkan Ra kepada ≤17 nm.

CA3075149C Gunakan keadaan lapping suhu rendah untuk meminimumkan kedalaman kerosakan bawah permukaan.

• Dicing — Gunakan gergaji bersalut berlian dan bukannya scribe-and-break untuk menghasilkan tepi licin dan rendah kecacatan yang meminimumkan tapak permulaan retak.

• Ikatan kaca penutup — Kaca penutup silika bercantum ikatan menggunakan pelekat berasaskan silikon yang fleksibel (cth, enkapsulan gred ruang); sembuh pada <100 °C untuk meminimumkan tegasan terma beku-dalam daripada mengimbangi suhu penyembuhan.

• Ujian kelayakan — Kitaran terma antara -170 °C dan +140 °C; periksa tepi dan bahagian belakang dengan mikroskop optik dan SEM; ukur wafer bow sebelum dan selepas setiap langkah proses.

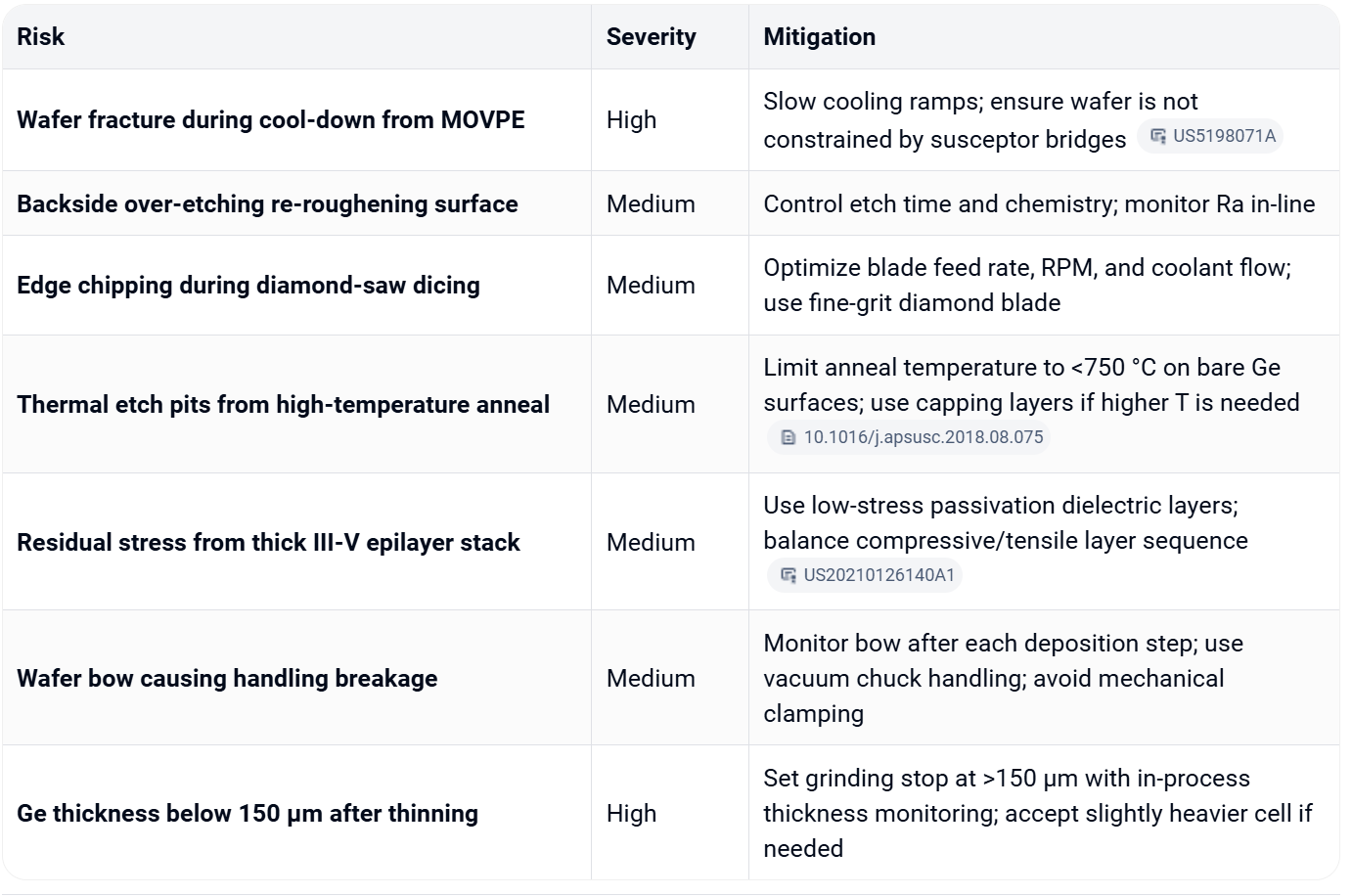

7. Risiko, Kekangan & Mitigasi

8. Cadangan

Pengesyoran utama: Laksanakan gabungan proses berkas S1 + S2 + S3 — kisar dan gores bahagian belakang hingga >150 µm (sebaik-baiknya >200 µm) dengan Ra ≤17 nm, pemotongan gergaji berlian dan penawar pelekat silikon suhu rendah (<100 °C). Ini ialah pendekatan yang paling disahkan secara langsung untuk MJSC yang disokong Ge dalam persekitaran angkasa, menyasarkan kegagalan ketidakpadanan CTE.

Pengesyoran kedua: Tambahkan S4 (kadar tanjakan MOVPE terkawal dan pemendapan awal yang perlahan) sebagai ukuran dalam reaktor yang menelan kos pemprosesan minimum tetapi dengan ketara mengurangkan retakan mikro dipacu haba semasa pertumbuhan.

Untuk wafer ultra nipis (<150 µm): Tambahkan S6 (pemprosesan parit persisian) dan lapisan pempasifan tekanan rendah (varian S bagi S3) untuk mengimbangi ketegaran mekanikal yang dikurangkan.

Fallback: Jika dadu gergaji berlian tidak tersedia, gilap tepi die selepas scribe-and-break untuk mengeluarkan tapak permulaan retak yang paling teruk sebelum ikatan kaca penutup.

Wawasan utama dalam semua penyelesaian ialah keliatan keretakan Ge yang rendah secara intrinsik bermakna permulaan retakan mesti ditindas pada setiap peringkat — permukaan, tepi dan pukal — kerana apabila kecacatan saiz yang mencukupi wujud, tegasan yang didorong oleh ketidakpadanan CTE dalam persekitaran terma angkasa akan merambatkannya kepada kegagalan. Tiada campur tangan tunggal yang mencukupi; gabungan pengecilan kecacatan di bahagian belakang, tepi, dan antara muka epilayer, bersama-sama dengan pengurangan tekanan pada peringkat ikatan, menyediakan pencegahan retakan yang mantap.
