SCHNELL MODULARE SOLARPANEELE | YIM SAP100a
Mikrosatellit

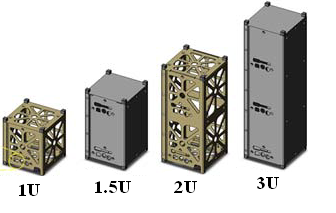

Würfelsatelliten stehen stellvertretend für Mikrosatelliten und Nanosatelliten. Die ursprüngliche Definition eines Würfelsatelliten war eine Außenabmessung von 10 cm × 10 cm × 10 cm. Der Würfel wird auch als Würfelsatellit bezeichnet und besteht aus mehreren Standardwürfeleinheiten (Einheiten), wie z. B. 2U-Würfelsatelliten, 3U-Würfelsatelliten, 6U-Würfelsatelliten usw.
CubeSat-Konzeptdefinition
Die Schnittstelle zwischen Solarpanel und Satellit variiert je nach Hersteller, sofern die Gesamtabmessungen des Würfelsatelliten den Spezifikationen des Würfelsatelliten entsprechen. Dieses Produkt ist mit den kubischen Satellitenschnittstellen ISIS (Innovative Solutions In Space) kompatibel (Clyde und andere Standards können angepasst werden).
Merkmale
• Leiterplatte (PCB): Enthält FR4- und mehrschichtige Keramikplatten.
• Aluminiumverstärkte Leiterplatte: Form PCB-Al-PCB, Aluminiumdicke standardmäßig 0,8 mm;
• Kapton-Aluminium: Kapton der Luft- und Raumfahrtklasse, 6061-Aluminium.
• 1,6 mm;
• 2,1 mm;
• Mass angefertigt.
Anwendung
1) Solarpanel (oben/unten)
SAP100-Produkte für die 1U-Solardach-/Boden-Solaranlage mit kubischem Stern. Optionales Zubehör: Solarsensoren, Temperatursensoren, magnetisches Drehmoment, MEMS-Gyroskop.
(A) SAP100a-Typ
Auswahl von Solarzellenprodukten vom Typ SAP100a, Verwendung von Produktionsprozessen für Luft- und Raumfahrtprodukte, hohe Zuverlässigkeit, Lebensdauer von mindestens 2 Jahren.
Wird für Weltraum-Solarsystemprojekte und Weltraum-Solarenergiesysteme, weltraumtaugliche Solarzellen und hervorragende Solarmodule für Raumfahrtingenieure verwendet.
Spezifikation
SAP100a Typ 1U Cube-Satellitenoberteil/Boden
Modell |
SAP100a |
||
Konfigurationsformular |
2S1P |
||
Größe (mm) |
98mm×98mm |
||
BOL |
V oc (V) |
25℃ |
5.35 |
V mp (V) |
85℃ |
3.96 |
|
P mp (W) |
25℃ |
2.35 |
|
P mp (W) |
85℃ |
2.04 |
|
EOL |
V oc (V) |
25℃ |
5.13 |
V mp (V) |
85℃ |
3.80 |
|
P mp (W) |
25℃ |
2.06 |
|
P mp (W) |
85℃ |
1.86 |
|
Die Klassifizierung und Definition von Satelliten ist unterschiedlich. Im Allgemeinen werden Satelliten mit einem Gewicht von weniger als 1000 kg als Mikrosatelliten und solche mit einem Gewicht von weniger als 100 kg als Mikrosatelliten (MicroSat) bezeichnet. Manche Leute bezeichnen Satelliten mit einem Gewicht von 10 bis 150 kg auch als Mikrosatelliten, und Satelliten mit einem Gewicht von 100 bis 500 kg werden im Ausland im Allgemeinen als MiniSats bezeichnet. Daher werden in diesem Artikel 10 bis 500 kg schwere Satelliten zusammenfassend als Mikrosatelliten bezeichnet. Im Vergleich zum herkömmlichen Davidstern zeichnen sich Mikrosatelliten durch niedrige Kosten, kurze Zyklen, hohe Flexibilität, Rekonfiguration und schnelle Reaktion aus und bieten breite Perspektiven in den Bereichen Militär, kommerzielle Fernerkundung, kommerzielle Meteorologie, Satelliteninternet, technische Verifizierung, wissenschaftliche Erkundung und anderen Bereichen. Wir haben ein schnelles modulares Solarmodulprodukt auf den Markt gebracht, das auf die Eigenschaften von Mikrosatelliten zugeschnitten ist.
