迅速にモジュール化されたソーラーパネル | YIM SAP100a
超小型衛星

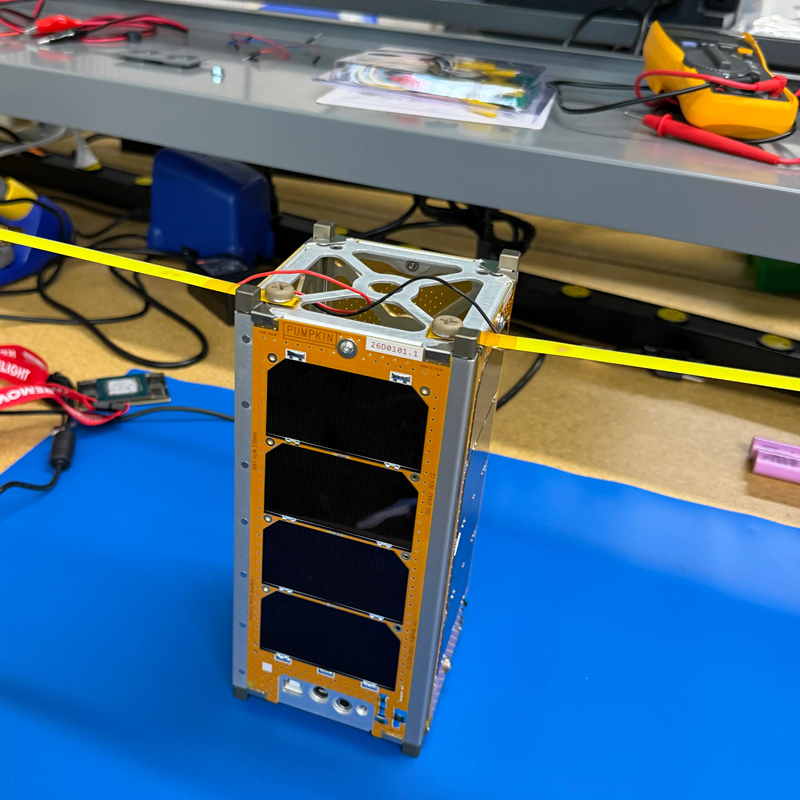

立方体衛星は超小型衛星と超小型衛星の代表です。キューブサテライトの最初の定義は、外形寸法 10cm × 10cm × 10cm でした。立方体はキューブサテライトとも呼ばれ、2U キューブサテライト、3U キューブサテライト、6U キューブサテライトなどの複数の標準キューブユニット (ユニット) で構成されます。
CubeSat の概念定義
立方体衛星の全体の寸法が立方体衛星の仕様に準拠している限り、ソーラー パネルと衛星の間のインターフェースはメーカーによって異なります。この製品は、ISIS (Innovative Solutions In Space) 立方体衛星インターフェースと互換性があります (Clyde およびその他の標準はカスタマイズ可能)。
特徴
• プリント基板 (PCB): FR4 および多層セラミック プレートが含まれます。
• アルミニウム強化プリント基板: PCB-Al-PCB 形式、アルミニウムの厚さはデフォルトで 0.8 mm。
• カプトン アルミニウム: 航空宇宙クラスのカプトン、6061 アルミニウム。
• 1.6mm。
• 2.1mm。
• カスタムメイド。
応用
1) ソーラーパネル (上/下)
1Uキュービックスターソーラーパネルトップ/フロア用のSAP100製品。オプションのアクセサリ: 太陽センサー、温度センサー、磁気トルク、MEMS ジャイロスコープ。
(A) SAP100aタイプ
SAP100a タイプの太陽電池製品の選択、航空宇宙製品の製造プロセスの使用、高い信頼性、2 年以上の寿命。
宇宙太陽光発電システムプロジェクトや宇宙太陽光発電システム、宇宙グレードの太陽電池、優秀な宇宙エンジニアのソーラーパネルに使用されます。
仕様
SAP100a型 1Uキューブサテライトトップ/フロア
モデル |
SAP100a |
||
設定フォーム |
2S1P |
||
サイズ(mm) |
98mm×98mm |
||
ボル |
ヴォク（ V ） |
25℃ |
5.35 |
Vmp （ V） |
85℃ |
3.96 |
|
Pmp （ W） |
25℃ |
2.35 |
|
Pmp （ W） |
85℃ |
2.04 |
|
EOL |
ヴォク（ V ） |
25℃ |
5.13 |
Vmp （ V） |
85℃ |
3.80 |
|
Pmp （ W） |
25℃ |
2.06 |
|
Pmp （ W） |
85℃ |
1.86 |
|
衛星の分類と定義は異なります。一般に、重さが1000kg未満の衛星を超小型衛星、100kg未満の衛星を超小型衛星（MicroSat）と呼びます。 10～150kgの衛星を超小型衛星と呼ぶ人もいますが、海外では100～500kgの衛星をMiniSatと呼ぶのが一般的です。したがって、本稿では10～500kgの衛星を総称して超小型衛星と呼ぶ。従来のダビデの星と比較して、超小型衛星は低コスト、短いサイクル、高い柔軟性、再構成、迅速な応答を特徴としており、軍事、商業リモートセンシング、商業気象学、衛星インターネット、技術検証、科学探査などの分野で幅広い将来性を持っています。超小型衛星の特性に合わせた高速モジュール型ソーラーパネル製品を発売しました。
