1.描述
MSCM-4.5-12.5B是一款微型光伏电池发电模块，采用2片航天三结砷化镓太阳能电池，平均转换效率为30.0%（AM0，1sun，136.7mW/cm2，25℃）。地面使用时，标准设计电压为4.5V，工作电流为12.5mA。可作为单次电源，直接为可穿戴设备、物联网等领域的蓄电池和电子产品供电。
2.特征
高效、轻薄；
密封、防水；
良好的屏障功能
弱光下表现良好；
良好的环境适应能力；
3. 结构
MSCM-4.5-12.5B主要由印刷电路板、砷化镓太阳能电池、EVA胶水和TPT薄膜组成；采用结构与电路一体化设计，配合先进的封装技术，集成度高，性能稳定可靠，可满足各种要求。复杂自然环境下的使用要求。
4.设计参数
范围 |
价值 |
单位 |
长度 |
21.50-0.1 |
毫米 |
宽的 |
110-0.1 |
毫米 |
厚度 |
0.9 |
毫米 |
重量 |
0.30-0.05 |
克 |
防尘防水 |
IP67级 |
/ |
耐温性 |
-80~+80 |
℃ |
使用寿命 |
8 |
年 |
5.电气特性
范围 |
价值 |
单位 |
我是 |
16.0 |
毫安 |
开路电压 |
5.25 |
V |
冲击压 |
15.2 |
毫安 |
脉压 |
4.53 |
V |
压强 |
68.8 |
毫瓦 |
区域比功率 |
29.1 |
毫瓦/厘米2 |
重量比功率 |
156.4 |
毫瓦/克 |
@AM0(136.7mW/cm2,25℃)

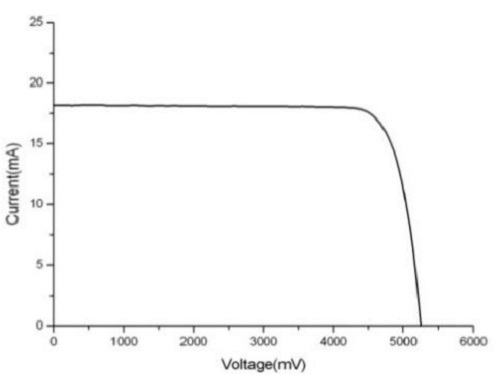

6.IV曲线

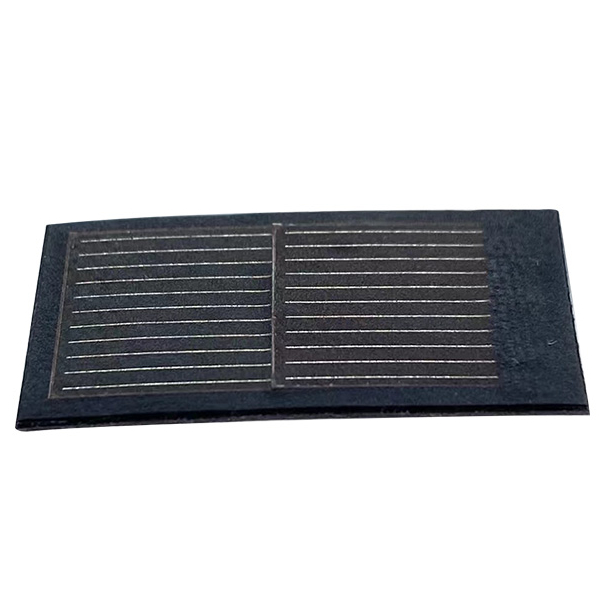

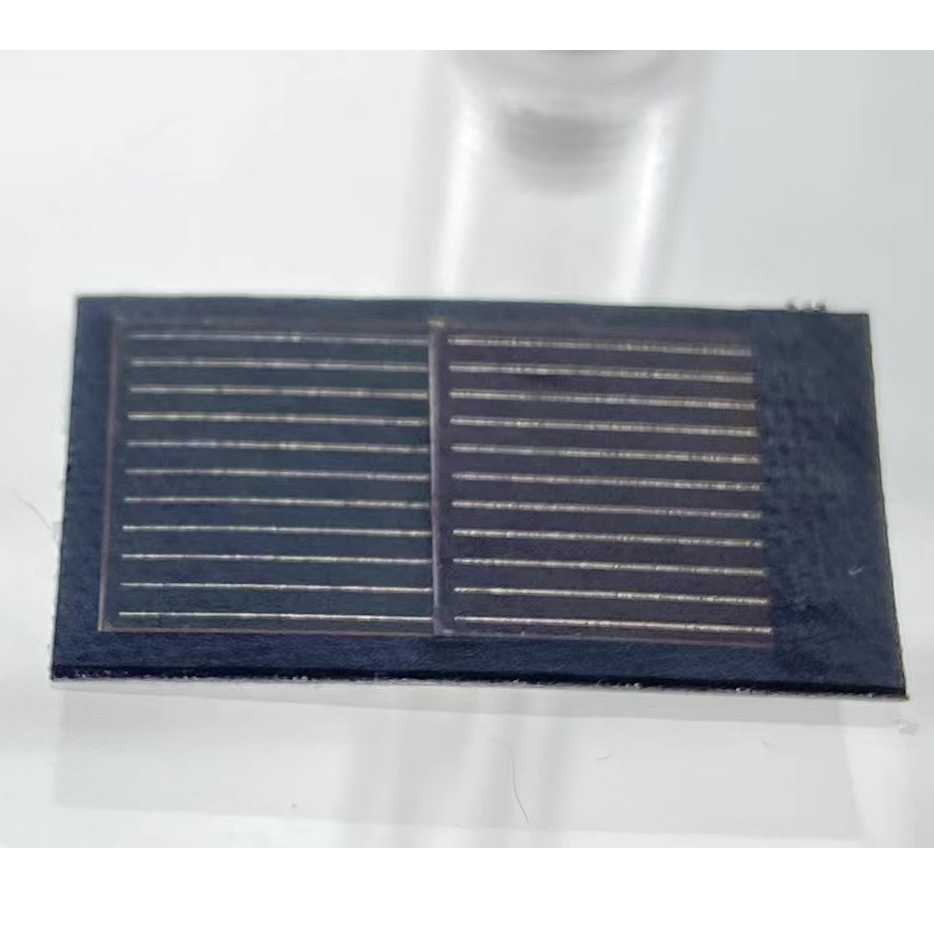

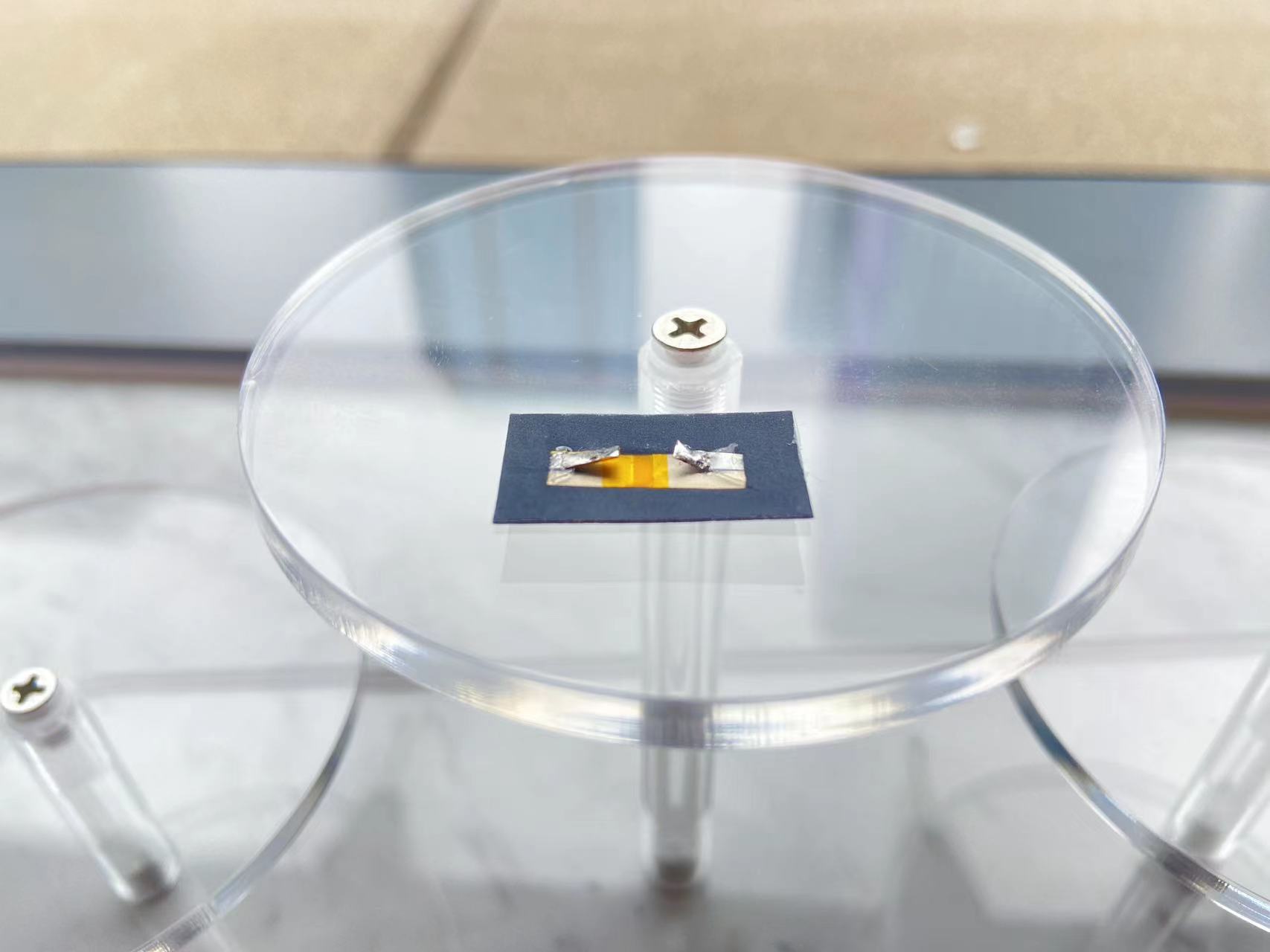

7.产品 照片
8.温度系数
范围 |
价值 |
单位 |
开路电压 |
-13.0 |
毫伏/℃ |
ΔIsc |
0.01 |
毫安/℃ |
ΔVm |
-13.2 |
毫伏/℃ |
ΔIm |
0.01 |
毫安/℃ |
9.通知
该产品是对太阳光全光谱的分段吸收利用，在室内LED灯、日光灯等非全光谱光源下其性能无法正常输出；
产品性能测试应在自然阳光或类似自然光的模拟光源下进行；
本手册中列出的性能指标均是经过严格测试得出的，应该是正确的。但不能力求代表性产品在特定工作环境下的性能。
